專底D1L霧炮車產品介紹
一. 專底D1L霧炮車產品簡述
灑水車又稱為噴灑車、多功能灑水車、園林綠化灑水車。灑水車適合于各種路面沖洗，樹木、綠化帶、草坪綠化,道路、廠礦企業施工建設，高空建筑沖洗。灑水車也可以作為運水車使用，最常見的車型有環衛灑水車、多功能灑水車、綠化灑水車幾大類。
我公司產品標配前噴（鴨嘴）、后沖、后灑、側噴、后置式工作平臺，平臺上配置綠化水炮（可 360°旋轉，既可以調成柱狀，也可以調成霧狀，更可以調成直沖狀、大雨、中雨、小雨、毛毛雨），配備優質大功率專用灑水泵（可自吸自排，可從河里或池塘抽水到罐體），取力器，雜物過濾網，消防接口,自流球閥系統、取力器、球閥、濾網均為國家標準產品，主管道加粗，法蘭墊、法蘭盤加厚，大通徑球閥。整體具備性能優良安全可靠、效率高、流量大、維修方便等特點。
二．專底D1L霧炮車產品配置
發動機康明斯 195 馬力（四缸），法士特 8 檔變速箱，2315 駕駛室,3.9T 前橋，8T 后橋，275/80R22.5 真空胎，軸距 3950，250 大梁， 斷氣剎，空調，電動玻璃，中控鎖。
1、罐體約為 12 方，
2、邊燈帶電，罐體尾部上方標配 2 個紅色示寬燈，
3、標配前噴為鴨嘴直沖，標配后沖，用戶可根據自己的需求，來調整對沖位置。
4、沖孔平臺（承載能力加強），炮筒后蓋為定制型螺栓卡扣，
5、前噴、后沖、后灑、側噴，綠化高炮開關球閥均采用 50 大通經不銹鋼球閥，
6、新式軸承式水炮，更加耐用，
7、60-90 型水泵，
8、防腐法蘭墊片，
9、鋁制后灑，不易炸開
10、罐體自動焊（美國林肯焊機及電源），拼板自動焊接，封頭環縫焊接，無氣孔，焊縫美觀。
11、側護網、后杠、均為螺栓連接，方便拆卸，維修方便。
12、塑料擋泥板，替代鐵擋泥板，更加輕便，用螺栓連接，方便拆卸。
13、前部、后部主管連接處為 6 孔圓法蘭，不易沖墊
|
序號 |
名稱 |
型號、規格 |
|
1 |
整車型號 |
專底D1L霧炮車 |
|
2 |
發動機型號 |
D4.0NS6B195 |
|
3 |
發動機馬力/功率 |
康明斯 195 馬力/143KW |
|
4 |
發動機排量 |
4000ML |
|
5 |
變速箱 |
法士特 8 檔（帶高低檔） |
|
6 |
輪胎規格 |
275 真空胎 |
|
7 |
軸距 |
3950 |
|
8 |
總質量 |
18000KG |
|
9 |
整備質量 |
6480KG |
|
10 |
額定載質量 |
11300KG |
|
11 |
整車尺寸（長×寬×高） |
7.75*2.5*3.3 |
|
12 |
罐體容積 |
12 方 |
|
13 |
燃料種類 |
柴油 |
|
14 |
排放標準 |
國六 |
|
15 |
水泵型號 |
60/90 |
|
16 |
罐體材質 |
Q235 碳鋼 |
四. 專底D1L霧炮車產品功能展示
后對沖 高炮
|
|
|
|
五.產品分解圖
六．產品工藝介紹
|
產品配件 |
參數 |
示例圖片 |
|
罐體封頭自動焊 |
自動焊接 |
|
|
罐體 |
大型卷板機滾壓，拼板與封頭對接全自動焊接，焊縫美觀，不開裂，無漏焊，保證罐體強度。 |
|
|
罐體表面處理 |
罐體成型后需要表面處理 ①噴砂拋丸（表面焊渣及雜質清除，罐體表面平整潔凈） ②表面防銹噴漆處理，以免日后使用生銹，保證罐體使用壽命長。 |
|
|
管路 |
管路為無縫管，并做防銹處理 |
|
|
高炮 |
新式高壓軸承水炮 |
|
|
出水管道球閥 |
50 大通徑不銹鋼 |
|
|
后工作平臺 |
沖孔平臺（承載能力加強） |
|
|
后防護 |
螺栓連接，方便拆卸，維修方便 |
|
|
法蘭墊片 |
防腐耐高壓墊片及法蘭盤 |
|
|
踏腳板 |
加厚加大框架式踏腳板， 安全方便 |
|
|
側防護 |
螺栓連接，方便拆卸，維修方便 |
|
|
副梁 |
副梁包邊，保護副梁和防止底板撕裂 |
|
七．加裝配置（非標配）
電動炮 倒車影像
氣缸 氣動閥
|
|
|
|
|
|
八．整車圖片
【罐體制作】
采用自動線罐體生產工藝分為:下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。罐體容積為"4立方、5立方、6立方、8立方、10立方、13立方、15立方"等。
【管道系統】
由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖后灑、側噴;高位側花灑;后工作平臺，帶綠化灑水高炮)組成。
【操作系統】
主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍:自吸高度:≥7m，灑水寬度:≥14m，射程:≥28m;可調節成柱狀，射程≥28m;也可調節成霧狀，射程≥5m。
灑水車性能特點：前沖（噴）后灑，帶側噴，罐體后帶工作平臺，平臺上安裝綠化灑水炮，灑水炮可360旋轉，可連續調成直沖狀、大雨、小雨、毛毛雨，帶安全護欄，配備全國質量評比首名的杭州威龍大功率專用 灑水泵，泵可自吸自排，安裝過濾網，帶消防接口，可通過消防栓進水，帶自流閥，隨車選裝20米綠化卷盤，可噴灑農藥。
【罐體制作】
采用自動線罐體生產工藝分為:下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。罐體容積為"4立方、5立方、6立方、8立方、10立方、13立方、15立方"等。
【管道系統】
由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖后灑、側噴;高位側花灑;后工作平臺，帶綠化灑水高炮)組成。
【操作系統】
主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍:自吸高度:≥7m，灑水寬度:≥14m，射程:≥28m;可調節成柱狀，射程≥28m;也可調節成霧狀，射程≥5m。
【灑水泵】
配備灑水車、綠化噴灑車大功率專用灑水泵(威龍泵)，帶消防接頭，帶自流閥，帶自吸功能。
可選裝配置:可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。
【駕駛室】
灑水車駕駛室分為:尖頭駕駛室，或者平頭駕駛室，又稱長頭駕駛室，短頭駕駛室。
【取力器】
一般灑水車采用東風，解放系列取力器，氣動操作，操作開關向后拉，取力齒進入嚙位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。取力器就是在灑水車變速箱的箱體一側安裝的設備，一般的汽車變速箱都有安裝端口，安裝上的取力器可以通過變速箱的常嚙齒輪的轉動把動力傳遞出來，再通過傳動部件和控制器把動力傳遞給繳拌車的滾筒，和加壓泵
【灑水車噴水器功能說明】
灑水車前裝有鴨形噴嘴或圓頭沖嘴，后面裝有圓柱開灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有水炮。后部還可裝8個噴嘴(選裝)。
噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可以用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，高射水炮可以用于城鄉園林綠化及應急消防。蓮蓬嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。

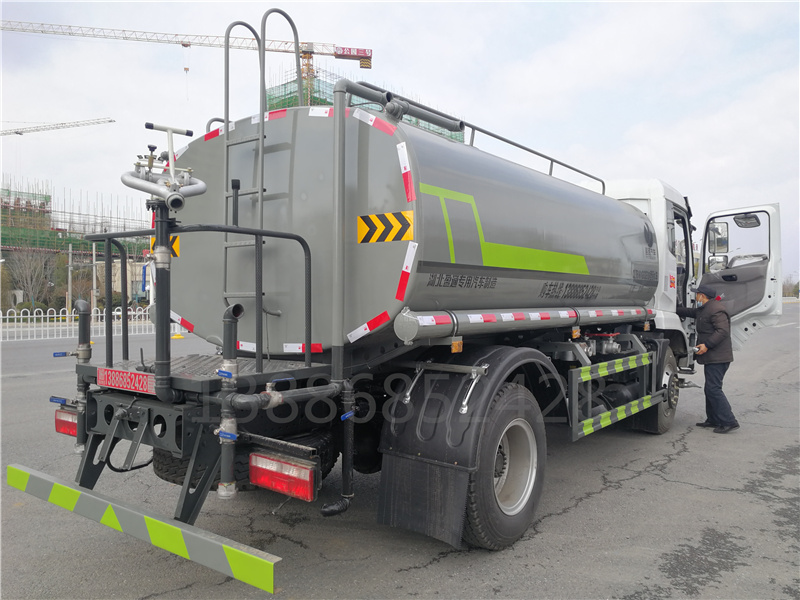

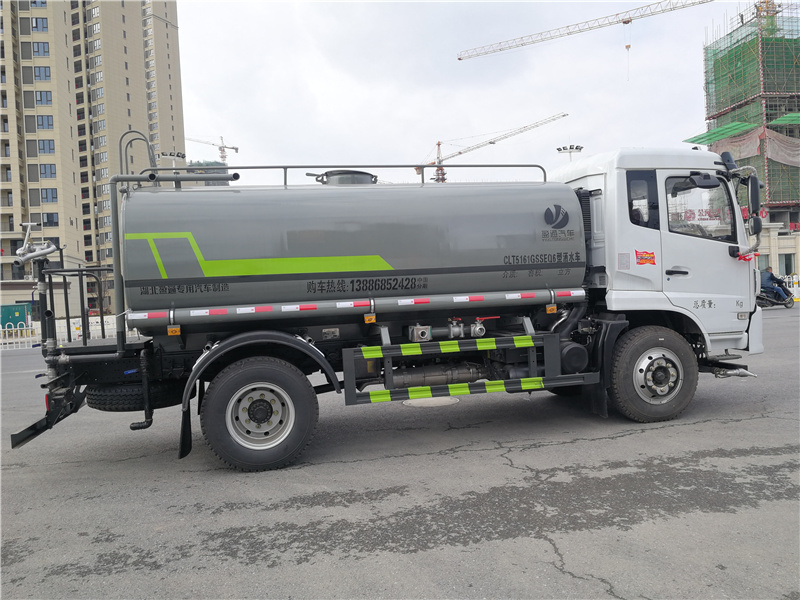

實拍圖片
售后服務
售后服務承諾書
本公司是一家具有自主研發能力的專用汽車制造企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、制造、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司生產能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。
服務體系
一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。
三、服務宗旨：專業創造價值，誠信鑄就未來！
四、服務機構：在銷售公司下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。
服務原則
在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。
具體服務如下：
1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。
2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。
3、免費培訓操作員：
⑴ 由我廠安排高級工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
